Саме топографічний план масштабу 1:500 найчастіше лягає в основу геодезичної документації, яка використовується під час проектування, будівництва та благоустрою територій. Чому? Бо він дозволяє отримати високу деталізацію місцевості й точно передати розташування існуючих об’єктів, рельєфу та інженерних мереж. Топоплан 1:500, «п’ятисотка», потребує точних польових геодезичних вимірювань, а також грамотно організованої камеральної обробки із застосуванням спеціалізованого програмного забезпечення. Щоб його створити в Автокад, потрібен досвід. Навіть незначні помилки при нанесенні точок, контурів або висот вплинуть на результати подальшого проектування.
Топоплан даного масштабу має широку сферу використання. Він потрібен для розробки ландшафтного дизайну, проектування зовнішніх комунікацій, будівництва житлових та промислових об’єктів, реконструкції територій і оформлення дозвільної документації. Без топографічного плану масштабу 1:500 неможливо якісно спроектувати водопостачання, каналізацію, електропостачання чи газифікації.
Для створення топоплану використовують різний програмний інструментарій. Якщо геодезист має достатній досвід ручної обробки даних, йому вистачить базового AutoCAD. Але він суттєво спростить собі роботу з рельєфом, точками та горизонталями, використавши, наприклад, AutoCAD Civil 3D чи Geonics, які значно автоматизують процес. Вибираючи інструмент, орієнтуйтеся на рівень складності об’єкта та вимоги до швидкості виконання задач.
Підготовка й налаштування робочого простору
Якість готового топографічного плану багато в чому визначається правильним налаштуванням робочого середовища ще до початку креслення. Якщо помилитися на цьому етапі, можуть зміститися координати чи виникнуть проблеми під час передачі матеріалів проектувальникам. Почніть із визначення одиниць вимірювання. У більшості випадків топографічні плани створюються в метрах. Для цього в AutoCAD використовується команда UNITS.
Після відкриття налаштувань необхідно:
- обрати тип одиниць — Decimal;
- встановити точність відображення;
- перевірити масштаб вставки блоків;
- переконатися, що креслення працює саме в метричній системі.
Якщо знехтувати цим моментом, то дані імпортуються в неправильному масштабі, а потім виникне потреба в додатковому коригуванні. Наступним критично важливим кроком є прив’язка креслення до координатної системи. У геодезичній практиці використовують державні чи місцеві системи координат. Правильна координатна прив’язка забезпечує суміщення результатів різних геодезичних зйомок і потрібна для подальшого проектування мереж. У базовому AutoCAD система координат часто задається вручну через координати точок та контрольних реперів, тоді як Civil 3D підтримує автоматизовану геоприв’язку.
Структура шарів — основа якісного топоплану
Початківці помиляються. І це нормально, тож краще користуватися послугами досвідченого фахівця. Однією з найтиповіших помилок новачків є побудова всього креслення на одному шарі. Такий підхід ускладнює редагування та робить топоплан практично непридатним для професійного використання. LAYER дозволяє створити структуровану систему шарів. Рекомендується окремо виділяти:
- рельєф;
- будівлі;
- дороги;
- інженерні мережі;
- огорожі;
- рослинність;
- підписи;
- координатну сітку.
Лінії рельєфу часто мають світле чи коричневе забарвлення, інженерні комунікації оформлюються відповідно до прийнятих стандартів, а будівлі виділяються більш товстими контурами, ніж у інших елементів на кресленні. Правильно організована структура шарів суттєво скорочує час редагування та підготовки креслення до друку. Крім того, вона дозволяє легко використовувати файли іншим фахівцям.
Імпорт та обробка геодезичних даних
Після налаштування робочого середовища відбувається завантаження польових матеріалів. Сучасна геодезична зйомка виконується тахеометрами, GNSS/GPS-приймачами або з використанням комбінованих технологій. Її результати передаються в цифровому вигляді.
Дані польових досліджень найчастіше експортуються у формати:
- .txt
- .csv
- .sdr
При цьому часто відображається код об’єкта, номер точки, висота, X та Y координати. Імпорт у Civil 3D виконується автоматично через інструменти роботи з геодезичними точками. А в класичному AutoCAD часто використовують скрипти, LISP-модулі або ручний імпорт. Перед завантаженням неодмінно перевіряється формат роздільників, система координат та правильність запису десяткових значень.

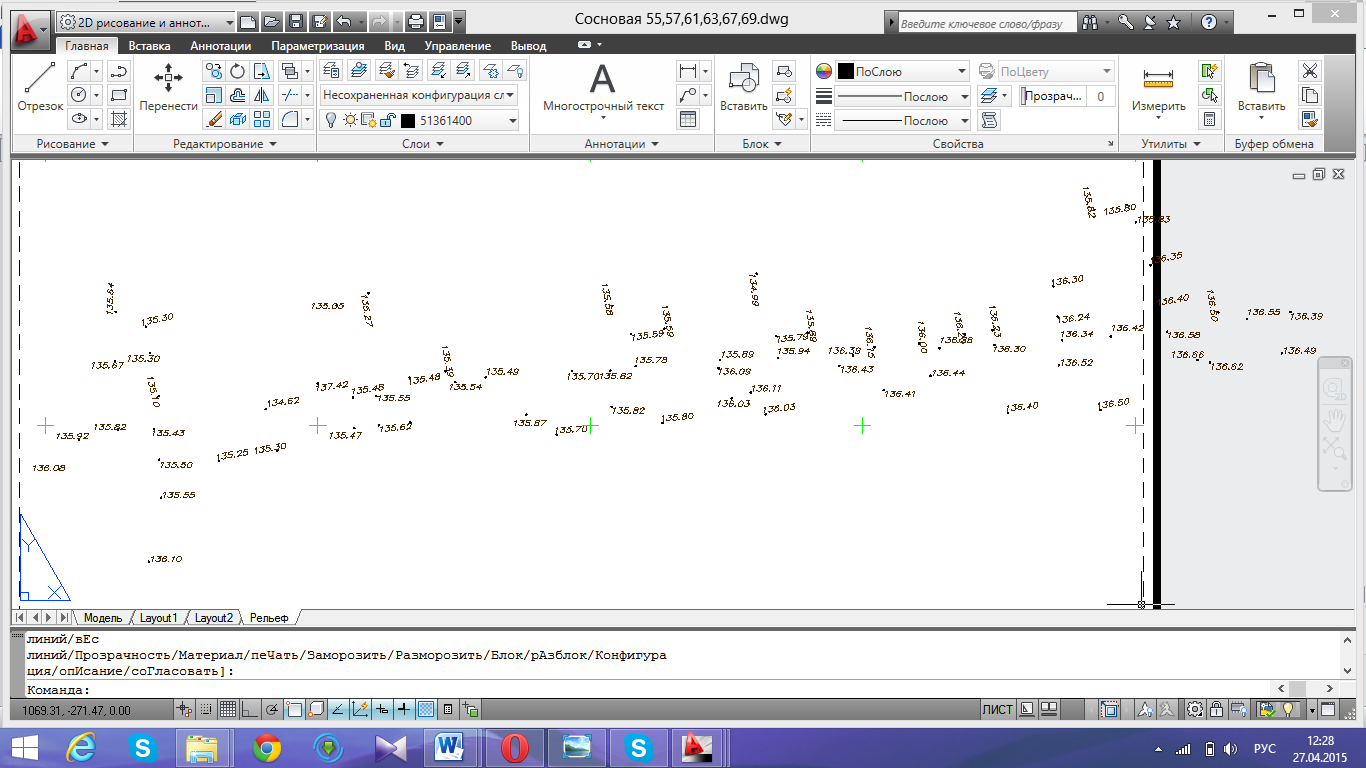

Після імпорту необхідно налаштувати відображення точок. Для цього використовується команда PTYPE. Вона дозволяє задати розмір та змінити форму точки, зробивши її більш помітною на кресленні. Геодезист у більшості випадків підписує точки. Він зазначає номер, висотну відмітку та код об’єкта. Це дуже зручно для побудови рельєфу й дешифрування польових даних.
Перевірка помилок
Обов’язково необхідно проконтролювати якість польових матеріалів. Особливу увагу слід приділити так званим «вилітаючим» точкам. Це ті, що мають:
- нульову висоту;
- аномально великі відмітки;
- помилкові координати;
- неправильний код.
Подібні помилки можуть виникати через збої обладнання, людський фактор або некоректний експорт файлів. Якщо їх не виявити одразу, варто очікувати на проблеми під час побудови рельєфу. Виникнуть неприродні піки, западини, спотворення горизонталей. Геодезисти перевіряють їх візуально, а також здійснюють сортування таблиць координат і аналіз діапазону висот. На цьому етапі закладається основа точного та професійного топографічного плану.
Нанесення контурів
Коли геодезичні дані перевірені, починається один із найбільш відповідальних етапів — нанесення контурної частини топографічного плану. Саме тут цифровий набір точок трансформується в зрозуміле креслення, яке відображає реальну місцевість. Якість даного етапу безпосередньо впливає на зручність подальшого проектування та точність інженерних рішень. При цьому контури будівель повинні бути замкненими й геометрично правильними. Вони мусять відповідати фактичним розмірам, отриманим під час зйомки.
У базовому AutoCAD з цією метою найчастіше використовуються команди PLINE та RECTANG. Полілінія дозволяє будувати складні контури фундаментів, прибудов і нестандартних архітектурних форм, тоді як прямокутник значно пришвидшує роботу з типовими будівлями. Важливо не просто відобразити форму споруди, потрібно забезпечити правильне замикання контурів. Незамкнені лінії можуть спричинити проблеми при штрихуванні, підрахунку площ або подальшому імпорті в проектувальні програми.
Під час оцифрування необхідно враховувати виступи фасадів, сходи, навіси та інші елементи, якщо вони мають значення для проектування. Для масштабу 1:500 подібна деталізація є типовою.
Робота з умовними позначками
Звісно, топографічний план не є довільним кресленням. Його оформлення підпорядковується нормативним вимогам та передбачає використання системи умовних знаків, що забезпечує однакове трактування планів різними спеціалістами. Застосовуються спеціалізовані геодезичні шрифти та певні типи ліній для позначення парканів, підпірних стінок, осей комунікацій і меж різних об’єктів. Вони повинні відрізнятися від контурів будівель чи дорожнього покриття.
Не менш важливу роль відіграють блоки. AutoCAD дозволяє створювати та вставляти стандартні бібліотеки умовних позначень — люки, колодязі, стовпи освітлення, дерева, гідранти та елементи благоустрою. Це зручне, швидке й стандартизоване рішення. Наявність професійно підготовленої бібліотеки блоків скорочує час камеральної обробки майже вдвічі. Крім того, блоки легко масштабуються та редагуються.
Оцифрування меж та елементів благоустрою
Після нанесення основних споруд переходять до деталізації території. На цьому етапі створюються контури доріг, тротуарів, відмосток, зелених зон і відкритих майданчиків. Навіть другорядні елементи мають бути відображені, якщо вони впливають на нюанси майбутнього будівництва чи прокладання інженерних мереж. Наприклад, наявність відмостки навколо будівлі може стати критичною під час проектування водовідведення або для благоустрою.
Робота виконується переважно за допомогою поліліній із прив’язкою до геодезичних точок. Об’єктні прив’язки OSNAP та режими точного креслення допомагають уникнути зміщень і забезпечують коректне поєднання контурів.
Побудова рельєфу
Рельєф є однією з найскладніших частин топографічного плану. Якщо ситуаційна частина описує об’єкти на поверхні, то горизонталі показують форму земної поверхні, перепади висот і напрямок схилів. У спеціалізованих геодезичних програмах побудова рельєфу базується на принципі триангуляції. На основі висотних точок формується TIN-модель — нерегулярна трикутна мережа, яка математично описує поверхню.
У Civil 3D цей процес суттєво автоматизований. Після імпорту точок система формує поверхню, враховуючи координати та відмітки висот. Геодезист при цьому контролює правильність побудови, додає структурні лінії та виключає помилкові ділянки. Автоматична модель не завжди гарантує коректний результат. Особливо це помітно на складному рельєфі, де присутні насипи, канави або різкі перепади висот.
Після створення поверхні здійснюється будування горизонталей — ізоліній однакової висоти. Для топоплану масштабу 1:500 зазвичай використовують крок в 0,5 м, хоча на рівнинних або ділянках, що потребують більшої деталізації можливе застосування горизонталей через 0,25 м.
Автоматична інтерполяція дозволяє швидко отримати базову картину рельєфу. Програма аналізує висотні точки та генерує плавні лінії, які описують форму поверхні, але геодезист повинен оцінити логіку побудови. Горизонталі не можуть хаотично перетинатися або створювати геометрично неприродні контури, тож на цьому етапі важливе не лише знання програми, а й розуміння геоморфології місцевості. Спеціаліст відразу помічає аномалії та коригує модель.
Ручне доопрацювання рельєфу
У класичному AutoCAD, де мінімальна автоматизація, горизонталі часто доопрацьовуються вручну. Для цього застосовується команда SPLINE, що дозволяє створювати плавні криві. Більш того, навіть застосування сучасних плагінів не виключає ручного доопрацювання. Автоматично побудовані горизонталі часто втрачають свою природність поблизу ярів, насипів, берегів водойм чи штучних споруд. У таких місцях геодезист редагує лінії вручну, щоб додати рельєфу реалістичності.
Додатково наносяться бергштрихи — спеціальні позначення напрямку схилу. Вони допомагають легше читати план та оцінювати характер поверхні. Після завершення побудови рельєфу висотні відмітки й горизонталі підписуються. Позначення повинні залишатися читабельними, не перекривати інші елементи та відповідати прийнятим стандартам оформлення.
Нанесення інженерних комунікацій
Інженерні мережі є критично важливою складовою топоплану масштабу 1:500. Тому топографічна інформація має бути свіжою. Помилки у відображенні комунікацій здатні спричинити конфлікти під час будівництва або пошкодження діючих мереж.
Нанесення комунікацій виконується відповідно до матеріалів виконавчої документації, трасувальних схем або результатів польових обстежень. На плані відображають водопровід, каналізацію, газопроводи, тепломережі, електричні кабелі та мережі зв’язку.
Кожен тип мережі розміщується на окремому шарі та має власний стиль лінії. Особливу увагу приділяють підписам. У трубопроводів зазначають матеріал і діаметр, у газових мережах — тиск, а в кабельних ліній — напругу та призначення. Каналізаційні мережі часто супроводжуються вказівкою напрямку течії та висот колодязів. Правильне оформлення комунікацій робить топоплан повноцінною інженерною основою для проектування.
Оформлення й підготовка до видачі
Спочатку створюється рамка плану та основний штамп. Штамп містить ключову інформацію: масштаб, систему координат, виконавця, дату зйомки та назву об’єкта. Рамка ж повинна бути максимально точною, адже навіть її незначне зміщення може вплинути на коректність подальшого друку. Рамку часто створюють окремим блоком, щоб повторно використовувати для інших проектів.
Далі наносять координатну сітку. Для масштабу 1:500 стандартним є крок 50 метрів у місцевості, що на паперовому носії відповідає 10 сантиметрам. Це дозволяє легко орієнтуватися на плані та виконувати прив’язку до реальних координат. Сітка наноситься у вигляді тонких ліній або хрестів, які не перевантажують креслення та залишають його геодезично читабельним. Важливо дотримуватись рівномірності та уникати зміщень, оскільки координатна сітка часто використовується для контролю точності всього плану.
Фінальний етап оформлення виконується у вкладці Layout. Саме тут формується остаточний вигляд топоплану для друку або експорту в PDF. Спочатку створюється видовий екран (Viewport), у якому відображається модель. Далі встановлюється точний масштаб — для 1:500 — це критично важливий момент. Найменша помилка в масштабуванні призведе до некоректного читання всього плану. Після цього налаштовується товщина ліній, шрифти підписів і видимість шарів. Часто на даному етапі вимикають допоміжні елементи, які потрібні були тільки для креслення, але не повинні потрапити в друк. Його тестують після повної перевірки документа.
Створення топографічного плану масштабу 1:500 в AutoCAD — це багатоступеневий процес, у якому кожен етап впливає на кінцеву точність результату. Від правильного налаштування одиниць і координат до оформлення штампу — будь-яка дрібниця може стати критичною. Грамотний виконавець дотримується системності, контролюючи правильний імпорт даних. Фахівець слідкує, щоб вони були логічно структуровані та коректно відображені. І лише потім готує документ до передачі. Довіряйте професіоналам, щоб уникнути переробок. Команда Топограф подбає про те, щоб ви отримали топоплан високої якості!
